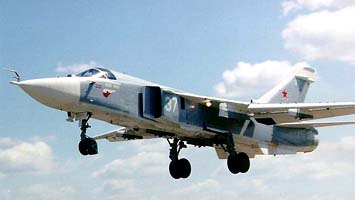

СУ-24

Государственные испытания самолета Т-6 закончились только в 1976 году. Четвертого февраля 1975г. вышло специальное Постановление ЦК КПСС и Совета Министров СССР о принятии нового штурмовика на вооружение ВВС и Авиации Военно-Морского Флота под названием Су-24 (изделие "41", кодовое обозначение НАТО - Fencer-A). К его постройке подключился Дальневосточный машиностроительный завод им. Ю.A. Гагарина в Комсомольске-на-Амуре, выпускавший по кооперации с НАЗом основные агрегаты самолета, но окончательная сборка производилась только в Новосибирске.

Первые серийные самолеты комплектовались двигателями АЛ-21Ф (изд. 85) с тягой на форсаже 87,3 кН. Одной из особенностей этого двигателя было использование титана в компрессоре со сверхзвуковой входной ступенью. Характерным недостатком этого компрессора, газодинамические характеристики которого получились очень хорошими, были так называемые "титановые" пожары. Самолет при этом сгорал со скоростью спички, и выяснить причину их возникновения долго не удавалось. По и эта загадка была разгадана.

При сдаче одного из первых серийных самолетов титановый пожар возник из-за того, что лопатки компрессора вытянулись под действием нагрузок и чиркнули по корпусу. В месте касания температура мгновенно подскочила и в условиях избытка кислорода (на то он и компрессор) металл вспыхнул. При горении титана температура достигает 3000╟ С, и это привело к быстрому разрушению самолета. Экипаж покинул машину, но штурман при этом погиб.

Для решения проблемы предлагалось использовать двухвальные турбореактивные двигатели Р-29Б-З00 самолета МиГ-23, предлагавшиеся и для экспортного варианта самолета Су-17М2 (Су-22). Это могло ускорить и процесс создания специальной модификации самолета Су-24 для поставок за рубеж. Поставки АЛ-21Ф были тогда строго запрещены, видимо, из-за его "трофейной" родословной - как мы помним, большое влияние на появление на свет этого ТРДФ оказал полученный из Вьетнама J79. В 1974 году прошел испытание самолет Т6-1-8Д, оснащенный его вариантом Р-29Т-ЗОО ("Т" -комплектация для самолета Т-6). Но худшие характеристики расхода топлива заставляли сосредоточится на доводке экономичного АЛ-21Ф.

Когда была установлена причина титановых пожаров, ставших серьезной проблемой и при испытаниях самолета С-32М (Су-17М), (КБ "Сатурн" перепроектировало компрессор. Масса и размеры двигателя несколько возросли, но его надежность и тяга также значительно увеличились. После испытаний на Т6-3 самолеты Су-24 стали оснащать доработанными двигателями АЛ-21Ф-3 (изделие 89), а затем АЛ-21Ф-ЗА (унифицированные с самолетом Су-17М) и АЛ-21Ф-ЗАТ (вариант для самолета Т-6 с незначительными компоновочными отличиями).

Необходимо отметить, что установленная на Су-24 система аварийного покидания с креслами К-36Д, разработанная под руководством Генерального конструктора Г.И.Северина, проявила очень высокую надежность и не раз спасала жизнь испытателям в самых критических ситуациях. Су-24 стал первым самолетом Военно-воздушных сил, на котором применялась система катапультирования, обеспечивавшая спасение экипажа практически на всех режимах полета, включая этапы нахождения на земле. По нормативным документам система аварийного покидания самолета с креслами К-36Д гарантирует безопасное катапультирование на всех высотах полета и скоростях более 70 км/ч. Высокую надежность системы подтвердил любопытный случай, происшедший 11 ноября 1975 года в 63-ем бап, осваивавшем эксплуатацию нового самолета. Произошло следующее: экипаж Су-24 находился в кабине самолета и готовился к выполнению полета. Была дана команда на запуск двигателей. По мере раскрутки ротора двигателя давление в гидросистеме самолета стало увеличиваться, и ручки управления самолётом, находившиеся до этого на заднем упоре, пошли вперед в нейтральное положение. При этом правая РУС зацепила держки системы катапультирования и выдернула чеку, что привело к срабатыванию стреляющего механизма правого кресла. Ничего не подозревавший штурман В.М.Османов оказался в воздухе. По штатной программе раскрылся парашют, и Османов благополучно приземлился неподалеку от самолета. Система спасения безукоризненно сработала на нулевой скорости и высоте (режим "0 - 0"), чего еще не случалось в практике отечественной авиации.

Основу вооружения самолета составляла прицельно-навигационная система ПНС-24 "Пума-А". В ее состав входили: радиолокатор переднего обзора (РПО) "Орион-А" с дальностью обнаружения типового объекта 150 км. РЛС могла выделять даже малоконтрастные цели на фоне земли и воды, по ее данным можно было выполнять бомбометание всеми типами свободнопадающих бомб. Для поражения радиоизлучающих объектов противника служила пассивная радиолокационная станция (ПРС "Филин") обнаружения наземных РЛС и целеуказания ракетам с ПРГСН взаимодействующая с первой в СССР ракетой, разработанной специально для самолетов фронтовой авиации - Х-28 (Д-8, изд. 93, проектируемая для Су-24 ракета Х-24 (Х-58) была пока не готова). Первые серийные Су-24 имели старую станцию "Филин", взаимодействующую с ПРГСН -28 ракет Х-28 опытных и установочных серий. Затем на серийные машины стали ставить усовершенствованную аппаратуру "Филин-Н" под ПРГ-28М серийных ракет. Головка ПРГ-28М имела две различные модификации, к которым впоследствии добавилась еще одна, и была рассчитана на четыре, а с учетом третьей модификации ГСН - шесть рабочих диапазонов, что перекрывало практически весь спектр частот РЛС, использовавшийся наземными и морскими ЗРК вероятного противника. Кроме того, она теоретически позволяла поражать станции связи, хотя последующий небольшой опыт ее применения в этом качестве дал отрицательные результаты.

Ракета Х-28 была первой советской тактической ракетой класса "воздух-поверхность", которая могла снаряжаться ядерной боевой частью. Она предназначалась прежде всего для поражения особо мощных загоризонтных РЛС системы ПВО НАТО, развертывание которых планировалось в Западной Европе. Х-28 со специальными БЧ должны были поставляться только в части, вооруженные Су-24, так как Су-17М не располагали достаточной дальностью для поражения таких особо важных объектов. Но на практике, видимо, это оружие было выпущено в очень ограниченных количествах и обычно не хранилось на складах в строевых частях, тогда как свободнопадающие ядерные бомбы имелись в достаточных количествах.

Как и "легкий" истребитель-бомбардировщик Су-17, "тяжелый" Су-24 одновременно получил и второй тип управляемого оружия. Против оптически контрастных целей,типа зданий и сооружений или кораблей и судов среднего тоннажа (для поражения крупных она была слабовата, а малых - недостаточно точна) предназначалась ракета Х-23М "Аркан" (изд. 68М). Для ее наведения использовалась радиокомандная радиолиния "Дельта" и теплопеленгатор "Таран-Р", предназначавшийся для постоянного определения относительного положения УР по работающему трассеру, что было необходимо для выработки управляющих импульсов.

Для применения ракеты Х-23М было необходимо, чтобы цель можно было визуально обнаружить на фоне земли или воды. После выделения цели требовалось просто наложить на нее прицельную марку электронно-оптического визира "Чайка" и удерживать ее до попадания ракеты. Команды управления при этом вырабатывались автоматически. Ракета Х-23М не была сложной, и практически все экипажи Су-24 были подготовлены к ее применению в простых погодных условиях.

Вторые же чаще всего отрабатывали бомбометание обычными свободнопадающими бомбами, основная нагрузка в работе "по специальности" ложилась на группу вооружения и штурманов, которые должны были изучать дополнительные маршруты. Хотя и у пилотов были свои "хитрости" - в частности, были разработаны боевые маневры захода на цель для сброса СБП с малых высот и безопасного ухода от цели, которые по понятным причинам мы комментировать не будем.

Су-24 в первую очередь направлялись в части западного направления, где их число быстро росло, тогда как его предшественники Су-7Б и Су-17 начинали свою службу на границе с Китаем. Летом 1979 года первые Су-24 появились за пределами СССР - в бомбардировочном авиаполку 218 бад 16-й Воздушной Армии Западной Группы Войск, размещенном на аэродроме Темплин в 60 километрах от Берлина. Вскоре все три полка 218-й БАД, размещенные в Темплине. Ютснбсргс и Бранде. были перевооружены на Су-24. Дивизия стала основной ударной силой 16-й ВА, находившейся в те годы на переднем крае противостояния с НАТО, и одним из самых мощных соединений ВВС СССР вообще.

Известные западные специалисты отмечали высокие боевые возможности самолета и предостерегали о той "угрозе", которая нависла над западными странами. Вот цитата из статьи английского журнала "Air International" за 1981 год: Су-24 "обладает превосходными характеристиками по показателю "боевая нагрузка/радиус действия", способен осуществлять вторжение в режиме следования рельефу местности и наносить удары, имея характеристики со значительным преимуществом перед любым из других военных самолетов фронтовой авиации". На сопровождавших статьи картах Европы были отмечены предполагавшиеся направления удара частей фронтовой бомбардировочной авиации, вооруженных самолетами Су-24. Отмечалось, что "тактический радиус позволяет самолету достигать большей части территории ФРГ и Нидерландов (с авиабазы Темплин в ГДР при маловысотном профиле полета), большей части территории Скандинавского полуострова, всей территории Великобритании, 2/3 территории Франции и северной Италии (с авиабазы Черняховск в Прибалтике при переменном профиле полета), всей территории Италии, Греции, Турции, большей части территории восточного Средиземноморья (с авиабазы Городок на Украине)".

Особую тревогу вызывала большая дальность самолета, о которой свидетельствовали огромные ПТБ-3000. По размерам они уступали лишь подвесным бакам самолета МиГ-25РБ, но тот нес только один такой бак, а Су-24 поднимал два ПТБ-3000 под крылом и еще один ПТБ-2000 на центральном узле. По оценкам экспертов НАТО, в радиусе действия постоянно растущей группировки Су-24 оказывалась почти вся Западная Европа.

Правда, следует признать, что эти оценки оказались несколько завышенными. Например, боевой радиус действия самолета при полете на высоте 200 м с двумя ПТБ-300 и парой бомб ФАБ-500М-62 составлял 775 км, а с шестью ФАБ-500М-62 - уже только 600 км.

Правда, в тесной "колыбели западной цивилизации" и это было немало.

Обстановка на Дальнем Востоке также не позволяла расслабляться - угроза исходила и от Китая, и из очага затянувшейся войны во Вьетнаме. Впрочем, несмотря на активную помощь ДРВ, СССР четко очертил пределы своего участия в конфликте, и основным вероятным противником был Китай, располагавший многочисленной, дисциплинированной и приспособленной к тяжелым походным условиям армией. У Китая тогда не было ничего, что можно было бы противопоставить советскому Су-24, но считалось, что многочисленные, хотя и устаревшие штурмовики J-5 (МиГ-17) и бомбардировщики Н-5 (Ил-28) представляют определенную угрозу для аэродромов приграничных округов. Поэтому каждая авиационная часть имела как минимум одну запасную "точку".

В европейской части СССР была построена сеть бетонированных запасных ВПП, за Уралом же по-прежнему многие площадки оставались грунтовыми, а о проблеме уборки снега со взлетных полос нечего и напоминать. Первые серийные Су-24 комплектовались лыжами, которые должны были ставиться вместо пневматиков основных стоек шасси, а также специальными буксировочными тележками. Это были достаточно сложные приспособления, спроектированные и изготовленные с учетом суровых условий эксплуатации (для их отработки в ЛИИ была создана специальная летающая лаборатория на базе самолета Ил-28, а в ОКБ "Кулон" доработали Су-7). Однако все старания конструкторов пропали даром - лыжи практически никогда не использовались и вскоре их поставки прекратили.

Более удачной оказалась судьба другого технического решения, призванного сделать полеты с малоподготовленных площадок более безопасными. Речь идет о системе струйной защиты воздухозаборника. От компрессора двигателя отбирался воздух, который выдувался через специальные закрываемые щели в нижних панелях фюзеляжа. Мощная воздушная завеса не давала камешкам и прочему мусору попадать в двигатель на взлете.

Вскоре Су-24 стали неотъемлемой и часто важнейшей частью ВВС всех Военных Округов, расположенных на территории СССР, а также упоминавшихся уже Западной и Северной Группах Войск расположенных за его пределами. Это стало возможным благодаря значительному темпу выпуска самолетов. На западе в каждом округе обычно имелось не менее дивизии Су-24, а, например, в Туркестанском Военном Округе был только один полк -это направление в середине семидесятых стало второстепенным.

В боевой учебе упор делался на групповые действия силами звена и эскадрильи, реже - полка. Считалось, что Су-24 - достаточно мощное оружие и дивизии самолетов этого тина достаточно для того, чтобы организовать наступление силами фронта на узком участке при условии поддержки истребителей-бомбардировщиков. Последние будут "работать" непосредственно по линии фронта, а Су-24 "изолируют" район боевых действий, лишая противника снабжения и подкреплений, а также разгромят его ПВО и авиацию на базах и аэродромах.

Экипажи, помимо своей специализации (носители "спецбоеприпасов", противорадиолокационных УР Х-28 и тактических Х-23М), отрабатывали штурмовые атаки с пусками НУРС и стрельбой из пушек, но постепенно акценты смещались в сторону peшения и чисто бомбардировочных задач.

В конечном итоге за 13 лет Новосибирское авиационно-промышленное объединение им. Чкалова построило более 500 машин этого типа в первой модификации, в целом обеспечив потребность в них ВВС.

А что же имел вероятный противник? Тактическое авиационное командование ВВС США получаю 137 тактических боевых самолетов F-111 в четырех модификациях: A, D, Е и F, причем все они были выпущены за очень короткий срок - всего за два года. По принятым в те годы правилам игры Америку следовало догнать и перегнать, и на это не жалели сил и средств.

Ценой титанических усилий парк Су-24 постоянно рос не только количественно, но и качественно, хотя не всегда даже крупные изменения отражались на внешнем виде самолета. Самолеты 3-й серии выделялись новыми антеннами для применявшихся и раньше радиокомпасов АРК-10. В последствии эта же антенна использовалась совместно и с новыми АРК-15, которые остались на всех остальных модификациях самолета.

В связи с требованием увеличить скорость полета на предельно малой высоте было решено форсировать работы по оснащению серийных Су-24 двигателями АЛ-21Ф-3, суммарная тяга которых на режиме "полный форсаж" увеличилась на 4600 кгс за счет роста расхода топлива. Несмотря па технологические проблемы, начиная с самолета ╧ 0415304 в связи с установкой АЛ-21Ф-3, отличавшихся увеличенным диаметром входной ступени компрессора и большим расходом воздуха, все же было увеличено сечение воздухозаборника и установлены створки подпитки.

На 26-й серии изменены законцовки крыла и его аэродинамическая крутка, что повлекло за собой значительное изменение сборочной оснастки. Обновилось радиоэлектронное и общее оборудование самолета, в его системах появились новые электроприводы с более высокими характеристиками.

Выпуск самолета Су-24 был закончен с поставкой в 1983 году последнего 26-го самолета серии 27, когда в Новосибирске уже шла полным ходом сборка новых Су-24М. Всего Заказчику было сдано более 500 самолетов Су-24.

Американский "прототип" Су-24 F-111 активно воевал во Вьетнаме. Его дебют оказался неожиданно неудачным - "абсолютно несбиваемые" бомбардировщики понесли потери от устаревших зенитных ракет ЗРК С-75 уже в первых вылетах. Но в целом по итогам конфликта F-111 был назван наиболее эффективным из всех участвовавших самолетов ВВС США. Впрочем, эта оценка, возможно, была несколько завышенной - ведь F-111 был одновременно и самым новым и самым дорогим самолетом американских ВВС в той войне, а условия в небе Индокитая были более подходящими для дозвуковых штурмовиков А-4 "Скайхок", А-7 "Корсар" и т.п. Прошел через "настоящую" войну и Су-24. Но и здесь условия применения оказались "нерасчетными".

Весной 1984 года наш герой получил боевое крещение в Афганистане. "Чистые" Су-24 из 149-го Гвардейского Краснознаменного и Су-24М из 149-го бомбардировочных авиаполков приняли участие в апрельском ударе по "логову" Панжшерского Льва Ахмад-Шаха Масуда. Закономерным итогом оказалась довольно низкая эффективность действий самолета по скрывавшимся в горах и кишлаках бандформированиям, самым тяжелым вооружением которых были крупнокалиберные пулеметы и "безоткатки", притороченные к седлам ишаков. Сказалось и то, что прицельный комплекс машины был задуман для действий против насыщенных техникой (сиречь легко распознаваемыми радиоконтрастными целями) позиций натовских войск на равнинной местности.

Плохо себя зарекомендовал себя и электронно-оптический визир "Чайка" - часто на зелено-белом экране индикатора было трудно что-либо разобрать. РЭО самолета регулярно давало отказы, особенно в первые дни на новом месте. Дчя участия в операции оба полка были внезапно "выдернуты" с мест базирования и не имели времени для какой-либо дополнительной подготовки к кампании.

Но все это не нанесло репутации самолета ощутимого вреда. Афганская операция 1984-го года подтвердила очевидные преимущества суховского бомбардировщика - возможность работы по удаленным целям с тыловых баз и намного более высокую по сравнению с другими самолетами всепогодность. Ну и, конечно, трудно было не оценить тот факт, что на афганском театре боевых действий Су-24 оказался единственной машиной фронтовой бомбардировочной авиации, способной нести особо мощные "фугаски" калибра 1500 кг. Кроме него, такие "гостинцы" могли поднимать лишь "дальники" да дряхлые Ил-28 ВВС ДРА, но последним не суждено было особо отличиться.

"Чистые" Су-24 еще раз вступили в бой последней военной зимой 1988-1989 годов, прикрывая выход 40-й армии из Афганистана.

Афганская война еще более усугубила противостояние с Западом, которое пожирало все новые и новые ресурсы. С поступлением модифицированных самолетов Су-24М часть бомбардировочных полков, уже освоивших первый вариант самолета, была перевооружена на них. Но "старые" версии "двадцать четверки" остались в строю, причем даже на важнейших направлениях - списывать дорогостоящие машины было слишком накладно. Самолеты из перевооружаемых на "эмки" полков были переданы в части истребителей-бомбардировщиков, которые превратились в бомбардировочные. Например, 3-й АПИБ Северной Группы войск в Польше, вооруженный МиГ-27, в 1983 г. получил 20 Су-24 выпуска 74-75 годов и был переименован в 3-й БАП. Местом его базирования до момента вывода в СССР был аэродром Кшива в Польше. Эти полки в свою очередь передавали довольно современные МиГ-27 и Су-17М в части, вооруженные стареющими и списывавшимися МиГ-21 и Су-7. Парк ВВС стремительно обновлялся.

Боеготовность всей авиационной группировки, непосредственно противостоявшей авиации НАТО па Западном направлении, во многом зависела от состояния парка Су-24. За этим следили особо и не стеснялись гонять "курьерские" Ил-76 и Ан-22 за новыми двигателями и необходимыми запчастями в Союз. Хотя часто командиры полков обходились и своими "резервами".

Интересной особенностью самолета Су-24 стала высокая степень взаимозаменяемости узлов и даже крупных агрегатов. Многие ответственные элементы конструкции можно было в случае необходимости (например, при срочном ремонте в боевых условиях) переставить с одной машины на другую, причем они могли подчас не принадлежать одной серии. А если ремонт проходил в условиях специализированного предприятия, то список взаимозаменяемых узлов еще более расширялся. Такая взаимозаменяемость была достигнута за счет применения прогрессивных методов сборки и увязки оснастки - стапелей, штампов, программ для станков ЧПУ, эталонов поверхностей и т.п. Отработка этих методов была начата в Новосибирске в сотрудничестве с Научным институтом авиационной технологии (НИАТ) еще во время освоения производства самолета Су-15. Правда, применение таких технологических приемов увеличивало стоимость единичного изделия и было выгодно лишь при крупных размерах серии и строгом соблюдении порядка внесения необходимых изменений.

Как мы уже говорили, в ходе проектирования большое внимание было уделено боевой живучести бомбардировщика. В результате при получении тяжелых повреждений самолет мог держаться в воздухе. Он не разрушался при появлении крупных (до сантиметра, а в некоторых случаях и более) трещин в поясах лонжеронов крыла и силовых шпангоутов, выдерживал пробоины в силовых панелях диаметром до 50 мм и т.п. ? для самолета типа "истребителя" (по конструктивно-технологическому признаку, а не по назначению) это было немалым достижением.

Живучесть самолета и неприхотливость бортового оборудования оказалась такова, что была возможна дальнейшая эксплуатация машины без части крышек люков, несиловых панелей и уплотнительных устройств. При этом давление, создаваемое скоростным напором в отсеках, иногда достигало огромных величин.

Такое внимание вопросу живучести было уделено, пожалуй, впервые со времен Ил-2. Здесь "партийное задание" делать именно штурмовик обернулось несомненными преимуществами самолета.

Освоение Су-24 ознаменовало новый этан развития советской фронтовой авиации еще по одной причине. Качественный скачек произошел прежде всего в тактике применения этого мощнейшего средства огневого воздействия - стал возможен быстрый и скрытый маневр силами на огромных пространствах с использованием предельно малых высот и неподготовленных полевых аэродромов. Возросла и ударная мощь самолета, который по величине бомбового и ракетного залпа в 2-4 раза превосходил не только старые Ил-28, Су-7 и Як-28, но и новые Су-17М и МиГ-27. Тем не менее по-прежнему остро стоял вопрос применения ранее запланированной номенклатуры высокоточных управляемых боеприпасов.

Самолеты Су-24 первой модификации, остававшиеся встрою, на рубеже восьмидесятых годов были доработаны для применения новых противорадиолокационных ракет Х-58, для чего была предусмотрена подвеска станции целеуказания "Фантасмагория". При этом они сохраняли возможность и пуска Х-28, которые теперь крепились не на старые спецдержатели ПУ-0-28, а на унифицированные авиационные катапультные устройства АКУ-58, разработанные для подвески Х-58 и снабженные переходниками.

Устаревшую и недостаточно мощную радиоуправляемую ракету X-23М сменила новая Х-25МР, наведение которой производилось по тому же алгоритму с использованием аппаратуры "Дельта" и "Таран". Она имела примерно такую же дальность пуска, но получила более мощную боевую часть (140 кг против 111) и могла применяться с предельно малых высот - до пятидесяти метров.

Боевая эффективность Су-24 выроста и с поступлением авиабомб нового поколения, рассчитанных на применение с бреющего полета, а также боеприпасов объемного взрыва, обладающих огромной поражающей силой. Таким образом, за счет нового оружия и размещаемого в контейнере РЭО "Фантасмагория" удалось решить задачу сохранения боевой эффективности такого дорогостоящего самолета, как Су-24 и "подтянуть" боевые качества наиболее массовой первой модификации самолета. Но для того, чтобы сохранить ударные возможности ВВС на требуемом уровне, самолет нуждался в капитальной модернизации.

Традиционной чертой ОКБ имени Сухого в семидесятые годы стало умение "выжимать" из удачных конструкций максимум путем создания множества модификаций при сохранении высокой степени унификации вариантов и базовой модели. При этом преследовалась цель либо поддерживать боевую эффективность базового варианта машины путем последовательного ее оснащения новым оборудованием, вооружением и т.п., или же создавать гамму модификаций самолетов с принципиально новыми функциями путем минимальных затрат.

Расскажем сначала о первом направлении совершенствования Су-24. Помимо выше перечисленных, существовало еще три проекта ударных модификаций самолета Су-24. Первый из них был выполнен еще в начале семидесятых. Т-6К (Су-24К) предназначался для оснащения тяжелого крейсера с авиационным вооружением проекта 1153. Масса самолета была увеличена за счет усиления конструкции (прежде всего шасси и фюзеляжа), более мощной механизации, расширения набора РЭО и АСП. При этом она на 10 тонн превысила допустимую для старта с катапульты авианосца, и от включения Су-24 в состав авиагруппы кораблей этого проекта отказались. А вскоре и сам грандиозный проект 1153 уступил место более скромному, в котором ограничения на массы и скорости размещаемых самолетов были еще более жесткими. В результате построенный после многих переделок и изменений ТАКР "Адмирал Кузнецов" пока не имеет ударных самолетов, способных нести современное управляемое противокорабельное оружие (представлявшаяся на нескольких выставках комбинация Су-27К - ПКР Х-41 пока не вышла из экспериментальной стадии, а ударный Су-27К-2 только начинает свой путь в строй).

Как мы уже неоднократно подчеркивали, с момента начала испытаний и по сей день военное руководство уделяло Су-24 первостепенное внимание, и тем не менее это не уберегло его биографию от крутых и не всегда оправданных поворотов. Так, в семидесятых годах в кабинетах МО и Военно-промышленной комиссии ЦК КПСС вновь поселилась идея "войны роботов". Кто знает, может быть, навеяна она была в меру успешным применением беспилотных и дистанционно пилотируемых летательных аппаратов во Вьетнаме и на Ближнем Востоке, и руководство сочло, что раз "беспилоткам" по плечу увидеть цель, то ничего не стоит ее же и поразить, так сказать, "не отходя от кассы".

Как бы то ни было, ОКБ "Кулон" получило задание на проектирование дальнего ДПЛА "Коршун", способного нести ударное вооружение массой 500 кг. Но управлять маловысотным аппаратом на требуемой дальности с наземного КП не представлялось возможным. Для этого решили приспособить Су-24, на котором разметит радиолинию, принимающую телевизионное изображение, снимаемое с прицельно-навигационого визира, установленного на ДПЛА и передающую команды управления на его борт.

Такой самолет, названный ПУН-24 (пунктуправления наведением), начали проектировать, но, вероятно, работы закончены не были в связи с отказом от темы вообще. Наличие самолета с живым экипажем в районе цели лишало смыла саму идею "безлюдной войны". О. Самойлович в своих воспоминаниях называет эпопею с "Коршуном" и ПУН-24 "смутным временем". Тем не менее сейчас эти идеи снова живы. Правда, управление ударным ДПЛЛ уже осуществляется с наземного КП, а также через беспилотный аппарат - разведчик-ретранслятор.

Технологически фюзеляж разделен на следующие агрегаты:

• головную часть;
• среднюю часть;
• хвостовую часть;
• боковые воздухозаборники;
• центроплан с силовой шарнирной балкой.

Двигатель АЛ-21Ф-3 является дальнейшим развитием ТРД АЛ-21Ф, применявшегося в силовой установке первых опытных самолетов Т-6, и отличается от него увеличенной тягой и улучшенными удельными расходными характеристиками. Конструктивно двигатель состоит из:

• осевого 14-ступенчатого компрессора с поворотными лопатками направляющих аппаратов;
• прямоточной трубчато-кольцевой камеры сгорания;
• трехступенчатой осевой турбины;
• прямоточной трехстабилизаторной форсажной камеры;
• регулируемого всережимного реактивного сопла с расширяющейся частью;
• турбостартера с агрегатами системы автономного запуска;
• коробки приводов агрегатов самолета и двигателя;
• системы регулирования и топливной автоматики;
• систем питания двигателя топливом и маслом, электрооборудования и противообледенения.

Стендовая тяга двигателя на режиме "полный форсаж" составляет 11200 кгс (ПО кН), на максимальном бесфорсажном режиме - 7800 кгс (76.5 кН), удельный расход топлива - 1.86 и 0.86 кг/(кгс-ч) (0.19 и 0.09 кг/(Н-ч)) соответственно; минимальный удельный расход топлива - 0.76 кг/(кгс-ч) (0.08 кг/(Н-ч)). Расход воздуха через двигатель - до 104 кг/с при степени сжатия компрессора 14.5 и диаметре входа 885 мм. Температура газов перед турбиной достигает 1100"С. Длина двигателя от фланца переднего корпуса до среза реактивного сопла в положении "полный форсаж" составляет 5340 мм, максимальный диаметр по форсажной камере -1030 мм. Сухая масса двигателя незначительно превышает 1700 кг, что соответствует удельному весу 0.1 53.

Крепление двигателей к самолету осуществляется в трех поясах. В основном поясе двигатель крепится к силовому шпангоуту хвостовой части фюзеляжа двумя боковыми цапфами, воспринимающими усилия от тяги двигателя, массовых и инерционных нагрузок и передающими их на конструкцию самолета.

Двигатели АЛ-21Ф-3 устанавливаются не только на фронтовые бомбардировщики Су-24, Су-24М и их модификации. В компоновке "С" они нашли применение на многочисленных вариантах истребителя-бомбардировщика Су-17М вплоть до Су-17М4, в компоновке "Б" они устанавливались на истребители-бомбардировщики МиГ-23Б. Два двигателя АЛ-21Ф-3 составляли силовую установку первых опытных самолетов Т-10 -предшественников истребителя-перехватчика Су-27.

Топливная самолета обеспечивает бесперебойную подачу топлива к двигателям на всех режимах их работы при любом пространственном положении самолета в воздухе. В качестве топлива используется авиационные керосины марок Т-1, ТС-1 или их смесь в любой пропорции. Топливо на самолете размещается в трех сообщающихся между собой фюзеляжных герметичных баках-отсеках и подвесных баках. Общая эксплуатационная емкость внутренних баков составляет 11860 литров (у
