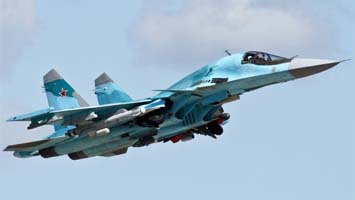

СУ-34

Концепция универсального самолёта, объединившего в себе противоречивые требования высокой маневренности и скорости с одной стороны, и большой боевой нагрузки и дальности полёта с другой, могла быть реализована только на основе применения новейших достижений аэродинамики и авиационной технологии, а также на базе разработки перспективных образцов оборудования и вооружения. К решению этой сложной задачи в середине 80-х годов приступил коллектив ОКБ им. П. О. Сухого, незадолго до этого передавший в серийное производство сверхзвуковой одноместный истребитель-перехватчик Су-27.

Работы по созданию новой ударной машины четвёртого поколения, разрабатывавшейся под шифром Т-10В (впоследствии самолёту присвоили официальное наименование Су-27ИБ, т.е. "истребитель-бомбардировщик"), возглавил генеральный конструктор М. П. Симонов, а главным конструктором машины был назначен Р. Г. Мартиросов, под непосредственным руководством которого было проведено проектирование самолета. Создание нового радиоэлектронного оборудования, которое должно было составить основу системы управления вооружением Т-10В. было поручено НПО "Ленинец" (г. Санкт-Петербург), которое возглавлял Генеральный конструктор Г. Н. Громов. Авиационное вооружение для нового истребителя-бомбардировщика проектировало несколько предприятий - МКБ "Вымпел" (Генеральный конструктор Г. А Соколовский). ОКБ "Звезда" (главный конструктор Г. И. Хохлов) и МКБ "Радуга" (генеральный конструктор И. С Селезнев).

Работы по теме Т-10В велись на базе незавершенного постройкой палубного учебно-тренировочного самолёта Т-10КМ-2 с расположением сидений инструктора и обучаемого пилота рядом. Разработчикам стало очевидно, что самолет с такой компоновкой двухместной кабины имеет значительные резервы для расширения области его применения (в качестве бомбардировщика, разведчика, заправщика, постановщика помех и т д.). ВВС также проявили заинтересованность в двухместном ударном самолёте, предназначенном для замены постепенно устаревающего фронтового бомбардировщика Су-24М.

Самолёт Т-10В значительно отличался от базового варианта Су-27 (Т-10С). В конструкцию внесли ряд принципиальных изменений:

• увеличили мидель носовой части фюзеляжа;
• полностью перекомпоновали кабину экипажа, вход в которую осуществлялся через нишу передней опоры шасси;
• применили новый фонарь;
• корневые наплывы крыла продлили вперёд, на них установили консоли дестабилизатора:
• переднюю опору шасси перенесли вперёд, изменили схему её уборки и систему створок ниши:
• изменили конструкцию воздухозаборников;
• сняли подфюзеляжные кили:
• увеличили число точек подвески вооружения.

18 декабря 1993 года состоялся первый полет предсерийного варианта Су-27ИБ получившего названиеСу-34 (синий бортовой номер "43"). По сути, это был второй опытный самолет, но уже в серийной конфигурации (машина имела заводской шифр Т-10В-2). Истребитель-бомбардировщик предназначался для поражения точечных сильнозащищенных целей в любых погодных условиях, днем и ночью, а также для круглосуточного поиска, обнаружения классификации и уничтожения надводных и подводных целей в любых метеоусловиях при наличии активного радиоэлектронного противодействия Выполнение боевой задачи обеспечивалось установкой на борту совершенного радиоэлектронного оборудования, включавшего многофункциональную РЛС с повышенной разрешающей способностью, обладавшей возможностью "видеть" даже малоразмерные наземные цели и обеспечивать их поражение с высокой точностью.

Чисто внешне Су-34 отличался от своего прототипа Су-27ИБ незначительно, однако конструкция претерпела ряд изменений Контейнер тормозного парашюта, который на Су-27 и его модификациях располагался в хвостовой балке, перенесли немного вперед и выполнили выдвижным на посадке Таким образом, в хвостовой балке Су 34 освободили место для полезной нагрузки Кроме того, ее значительно удлинили Наличие в ней большого радиопрозрачного обтекателя позволяло предположить что разработчик намерен установить радиолокационную станцию заднего обзора которая могла бы не только предупреждать экипаж об атаке противника, но и управлять пуском ракет класса "воздух-воздух" (в частности РВВ-АЕ) способных поражать не только самолеты но и управляемые ракеты противника (ни один зарубежный ударный самолет в настоящее время не располагает подобными возможностями).

Передняя опора шасси также имела два колеса На Су-27ИБ основные опоры шасси были сделаны по аналогии с истребителем Су-27 Су-34 же имел совершенно иную конструкцию основных опор Вместо одного колеса большего диаметра конструкторы применили пару колес меньшего диаметра, но увеличенных по ширине и расположенных друг за другом (по типу МиГ-31) по одной продольной оси без сдвига Применение такой конструкции основных опор было вызвано большим весом боевой нагрузки, который сказывается на посадке при остаточном запасе вооружения Такая тележка шасси способствовала эксплуатации самолета и с грунтовых полос при облегченной боевой нагрузке.

Полеты на большие расстояния и длительное время нахождения в воздухе всегда утомительны для экипажа Конструкторы Су-34 учли это и сделали почти невозможное - двухместную кабину пилотов Су-34 (как и Су-27ИБ) удачно скомпоновали не только для боевой работы, но и для отдыха членов экипажа в полете, впервые для такого класса ударных самолетов реализовав концепцию комфортной кабины Она получилась настолько просторной, что во время показа Су-27ИБ Генеральным конструктором М П Симоновым командованию ВВС и ВМФ главком ВВС генерал-полковник П.С. Дейнекин шутливо заметил "Она больше, чем на стратегическом бомбардировщике Ту-160".

Доступ летчиков в кабину истребителя-бомбардировщика как и на прототипе также был упрощен и осуществлялся по трапу через нишу передней стоики шасси.Летно-тактические характеристики истребителя-бомбардировщика незначительно снизились по сравнению с базовым истребительным вариантом Максимальная взлетная масса составил около 45000 кг, а нормальная - около 42000 кг Как и в истребительных вариантах Су-27, максимальная скорость на уровне моря ограничивалась величиной 1400 км/ч, а на большой высоте - числом М=1,8.Первый полет "тридцать четвертого", выполненный с аэродрома новосибирского авиационного завода продолжался довольно долго - 52 минуты Машину подняли в воздух летчики-испытатели ОКБ Игорь Вотинцев и Евгений Ревунов В первом вылете самолетом сопровождения служил бомбардировщик Су-24, управляемый экипажем в составе летчиков-испытателей завода Е Н Рудакаса и А И Гайворонского Т-10В-2 построенный на серийном заводе, стал головным самолетом опытной партии машин этого типа 3 марта 1994 года Е Г Ревунов и И Е Соловьев выполнили на Т-10В-2 беспосадочный перелет из Новосибирска в Жуковский (на аэродром ЛИИ).

Ровно через год после первого, 28 декабря 1994 года, с аэродрома Новосибирского авиазавода поднялся в воздух второй летный, а по сути - первый серийный Су-34 (Т-10В-5), позднее, после покраски, получивший белый контурный бортовой номер "45" Полет выполнил экипаж, состоявший из заводского летчика Е Н Рудакаса и пилота ОКБ Е Г Ревунова По традиции новую машину в первом вылете сопровождал "ветеран" завода - Су-24 (летчики И Е Соловьев и Р Асадулин) В начале июня 1995 года самолет перелетел на аэродром ЛИИ для его подготовки к участию в международном авиасалоне в Ле Бурже. Он был окрашен в яркие цвета морской волны, а на борту появился дополнительный белый выставочный номер "349". За несколько дней до отлёта в Париж самолёт демонстрировался в воздухе Генеральному конструктору М. П. Симонову и сопровождавшим его лицам. В конце полета случилось непредвиденное - перед посадкой вышла только передняя опора шасси, остальные - "застряли". Экипаж, быстро сориентировавшись, вместо посадки прошёл на малой высоте над полосой и перевел машину в крутой левый вираж. Видимо, от перегрузки основные опоры шасси удалось "вытряхнуть", и самолёт успешно приземлился. Радости Генерального конструктора, экипажа и всех присутствовавших при показе не было предела. Удалось не только сохранить дорогостоящую машину, но и не сорвать её демонстрацию на престижном авиасалоне.

Это был 18-й по счёту полёт Т-10В-5. После приземления некоторые элементы основных стоек просто "висели" из ниш, будучи сорваными при "выталкивании" шасси. "Суховцам" пришлось срочно из Новосибирска привезти новые детали опор (из имевшегося задела) и смонтировать их на самолёте. Су-34 всё же удалось перегнать в Ле Бурже, где он экспонировался под экспортным названием Су-32ФН лишь на стоянке. И это оказалось оправданным, т.к. на обратном пути из Франции опять случилась неполадка, но уже с другой системой. После промежуточной посадки в Праге машина всё же добралась до аэродрома ЛИИ без аварий. В августе того же года этот же экземпляр демонстрировался в наземной экспозиции МАКС-95 в Жуковском.

По уже сложившейся традиции, ровно через год после облёта предыдущего экземпляра, 25 декабря 1996 года экипаж лётчиков-испытателей в составе Игоря Соловьева (ОКБ) и Евгения Рудакаса (НАПО) поднял в воздух третий лётный Су-34 (Т-10В-4). В ходе 46-минутного полёта ещё непокрашенной машины лётчики провели первичную оценку устойчивости и управляемости самолёта, проверку работы его основных систем. По мнению экипажа, полёт прошёл отлично. От предыдущих экземпляров "пятерка" отличалась наличием на борту полного комплекта бортового радиоэлектронного оборудования, разработанного холдинговой компанией "Ленинец". В начале 1997 года начались её испытания. В июне этот экземпляр самолёта Су-34 (Су-32ФН) с белым контурным бортовым номером "44" (на конструкции планера нанесен заводской ╧ 41606627000573) и белым выставочным номером "343", покрашенный в ядовито-зелёный (изумрудный) цвет, был показан на авиасалоне в Ле-Бурже. В нескольких полётах лётчик-испытатель Игорь Вотинцев продемонстрировал прекрасные лётные качества машины. 8 августа самолёт участвовал в авиашоу в Кубинке, а спустя 11 дней был выставлен на авиасалоне МАКС-97 в Жуковском, где Вотинцев демонстрировал его в полёте с подвешенными ракетами Х-31П.

В 1997 году завершили постройку ещё одного экземпляра Су-34 - Т-10В-6, получившего белый контурный бортовой номер "46".

В ноябре 1995 года закончили проведение статических испытаний самолетов. Сейчас лётные испытания продолжаются по специальной программе, поскольку нет необходимости проверять характеристики новой машины на некоторых режимах в связи с высокой степенью её унификации с базовым самолётом Су-27. В испытаниях Су-34 принимают участие лётчики-испытатели ОКБ И. В. Вотинцев, Е. Г. Ревунов и И. Е. Соловьёв.В дни празднования 60-летия ОКБ Сухого в ПЛИЦ им. В. П. Чкалова в Ахтубинске пилоты фирмы и ВВС установили в процессе испытаний Су-34 несколько мировых авиационных рекордов. Первые четыре рекорда были установлены лётчиком-испытателем, шеф-пилотом ОКБ Игорем Вотинцевым и штурманом-испытателем Александром Гайворонским 28 июля 1999 года. Полная взлётная масса самолёта составляла 36160 кг, полезная бомбовая нагрузка - 5129 кг. Попутно в этом полёте были превышены ещё три мировых достижения.Два новых рекорда установили 3 августа лётчик-испытатель ГЛИЦа полковник Вячеслав Петруша со штурманом Александром Ощепковым. Взлётная масса Су-34 на этот раз составила 34130 кг. С полезной ракетно-бомбовой нагрузкой 5 т они достигли высоты 15050 м. Кроме этого, лётчики подняли на высоту 2000 м максимальный груз, равный 5129 кг.19 августа 1999 года, во время проведения 4-го международного авиакосмического салона МАКС-99, было установлено ещё три мировых рекорда. Один из них зафиксирован следующим образом: полезную ракетно-бомбовую нагрузку весом 2,3 т. самолёт поднял на высоту 16150 м. Ни один в мире реактивный самолёт со взлётной массой от 35 до 45 т. до этого не достигал такой высоты с указанной полезной нагрузкой. Рекордный полёт выполнили лётчик-испытатель Игорь Соловьев и штурман-испытатель Владимир Шендрик.В конце 90-х годов в российской печати появилось сообщение, что НАПО в общей сложности уже построило семь экземпляров Су-34 (Су-32ФН). Но главной сенсацией стала информация о том, что на самолёте в будущем планируется установить двигатели нового поколения с управляемым вектором тяги АЛ-41Ф.Если, несмотря на экономические трудности, переживаемые Россией, финансирование программы Су-34 (Су-32ФН) будет продолжаться и дальше, то в ближайшие несколько лет российские ВВС получат мощное боевое средство, обеспечивающее защиту сухопутных и морских рубежей страны с большей эффективностью и меньшими затратами, чем это делают состоящие в настоящее время на вооружении машины данного класса. В то же время Су-34 (Су-32ФН) имеет и хороший экспортный потенциал.

Самолётам Су-27ИБ и Су-34/Су-32ФН специальное кодовое обозначение НАТО не присваивалось.

Основные отличия самолета Су-34 от самолета Су-27:

• полностью изменена конструкция головной части фюзеляжа, в которой оборудована двухместная кабина экипажа с размещением мест летчика и оператора системы управления вооружением по схеме "рядом"; вход в кабину осуществляется через люк в нише уборки передней опоры шасси; носовой радиопрозрачный обтекатель РЛС имеет эллиптическую форму с острыми боковыми кромками;

• изменены обводы средней и хвостовой частей фюзеляжа, их конструкция усилена и обеспечивает большие внутренние объемы для размещения оборудования и топливных баков увеличенной емкости;

• увеличены диаметр и длина центральной хвостовой балки, в которой размещается РЛС заднего обзора;

• изменена форма наплывов крыла, на которых установлены консоли переднего горизонтального оперения;

• усилена конструкция крыла; под крылом оборудованы две дополнительные точки подвески вооружения;

• сняты подбалочные гребни;

• изменена конструкция и схема уборки передней опоры шасси, ее стойка оснащается спаренными колесами;

• изменена конструкция основных опор шасси, которые выполнены двухколесными с размещением колес по схеме "тандем";

• введена система дозаправки топливом в полете с выпускаемой штангой, установленной слева перед кабиной экипажа.

• воздухозаборники двигателей выполнены нерегулируемыми;

• максимальная взлетная масса увеличена примерно до 45000 кг, внутренний запас топлива возрос примерно до 12000 кг, обеспечено применение 3 подвесных топливных баков большой емкости;

• применен новый комплекс БРЭО, в состав которого входят многофункциональная БРЛС, оптико-электронная обзорно-прицельная система, радиолокатор заднего обзора, аппаратура навигации, радиосвязи, радиоэлектронного противодействия и другие системы. Он обеспечивает решение следующих задач: поиск, обнаружение и распознавание наземных и надводных объектов с выдачей целеуказания и прицеливанием в простых и сложных метеоусловиях; круглосуточное и всепогодное обнаружение, опознавание и определение координат самолетов и ракет противника с выдачей целеуказания системе наведения ракет "воздух-воздух" и в комплекс РЭП; круглосуточное и всепогодное обеспечение совместных групповых действий самолетов; противодействие радиоэлектронным средствам управления оружием систем ПВО, истребителям и ракетам противника; выдачу информации о параметрах полета, работе агрегатов и систем самолета, а также о тактической обстановке на многофункциональные индикаторы летчика и штурмана-оператора.

• в состав управляемого вооружения класса "воздух-воздух" входят 6 ракет Р-27РЭ (ТЭ, Р, Т), 8 ракет РВВ-АЕ, 8 ракет Р-73; типовой вариант вооружения самолета при решении задач "воздух-воздух" вклюсает 6 ракет Р-27Э (или РВВ-АЕ) и 4 ракеты Р-73;

• в номенклатуру вооружения включены управляемые средства поражения наземных целей: 6 ракет общего назначения Х-29Т, Х-29Л, Х-25МЛ, С-25ЛД или корректируемых бомб КАБ-500Кр и КАБ-500Л, 3 ракеты средней дальности Х-59М или корректируемые бомбы КАБ-1500ТК, 6 противокорабельных ракет Х-31А или Х-35У, 6 противорадиолокационных ракет Х-31П и т.п.

• для поражения наземных целей самолет может также оснащаться неуправляемым вооружением общей массой до 8000 кг, размещаемым на 12 точках подвески, часть из которых оборудуется многопозиционными балочными держателями: 3 бомбами калибра 1500 кг, 16 бомбами калибра 500 кг, 36 бомбами калибра 250 кг, 48 бомбами калибра 100 кг, 8 контейнерами КМГУ, 120 ракетами С-8 (в 6 блоках Б-8М1), 30 ракетами С-13 (в 6 блоках Б-13Л) или 6 ракетами С-25.

Техническое описание.

Планер Су-34 выполнен по схеме "интегральный продольный триплан" и имеет ярко выраженную интегральную компоновку. Крыло, интегрально сопряжённое с фюзеляжем, трапециевидное и имеет стреловидность по передней кромке 42╟. ПГО выполнено цельноповоротным. Стабилизатор - дифференциально отклоняемый. По сравнению с Су-27 практически без изменения сохранена форма консольных частей крыла и хвостового оперения, однако крыльевые наплывы продлены до имеющей эллипсовидное сечение носовой части фюзеляжа. Носовая часть удлинена для установки антенны БРЛС. Носовой обтекатель самолета имеет сплющенную форму с развитыми боковыми наплывами и заостренными кромками. Внутри обтекателя размещается РЛС с малоразмерной антенной. Подфюзеляжных гребней не имеет.

Кабина двухместная, закрытая, герметичная. Выполнена в виде сварной титановой броневой капсулы с толщиной стенок до 17 мм. Остекление - так же бронированное. Кабина оснащёна системой отопления и кондиционирования воздуха. Рабочие места экипажа размещены рядом, одно возле другого, "плечом к плечу", что значительно снижает их утомляемость и улучшает взаимодействие. Слева находится лётчик, справа - штурман оператор. Вход осуществляется через носовую нишу шасси по откидному трапу. Члены экипажа располагаются в катапультных креслах К-36ДМ с улучшенной эргономикой. Катапультирование возможно на всех режимах (включая стоянку и руление). Кабина сделана просторной и комфортной. В длительном полёте можно поспать в проходе между креслами, встать за креслами в полный рост. Имеется в наличии санузел и микроволновая печь для горячего питания экипажа.

Шасси: На самолете применено новое тележечное шасси с тандемным расположением колес на основных опорах, обеспечивающее самолету хорошую проходимость по плохо подготовленным аэродромам (а следовательно, и боевую "выживаемость", в условиях, когда капитальные ВПП будут выведены из строя, как это случилось, к примеру, в Ираке в 1991 г., и авиацию придётся рассредотачивать на полевых аэродромах). Передняя стойка шасси полурычажного типа усилена и оснащена двумя колесами. Основные опоры убираются по направлению полета в ниши центроплана с разворотом тележек.

В хвостовой части фюзеляжа, между двигателями расположен отсек с радиоэлектронным оборудованием, что заставило конструкторов перенести контейнер тормозного парашюта с хвостового конуса на верхнюю часть фюзеляжа, сделав его выдвижным, "клавишного" типа.

Силовая установка и топливная система

Силовая установка самолета включает два двухконтурных турбореактивных двигателя с форсажными камерами АЛ-31Ф или их модификации. На серийных самолетах Су-34 могут применяться более мощные и экономичные модификации АЛ-31Ф, известные в печати под названиями АЛ-31ФМ и АЛ-35Ф и располагающие тягой, по разным данным, от 12800 до 14000 кгс (соответственно 125.6 и 137.3 кН). Имеется ВСУ.

Топливная система включает: три бака в фюзеляже, один - в центроплане и два - в консолях крыла (по другим данным - четыре бака увеличенного объема (три - в фюзеляже и центроплане и один - в консолях крыла); насосы подкачки и перекачки топлива; топливомерно-расходомерную аппаратуру. Возможна установка сбрасываемых подвесных топливных баков ёмкостью по 3000 л.

Имеется система дозаправки топливом в полете методом "шланг - конус" (прием топлива может осуществляться с "танкеров" Ил-78 и Ил-78М, однотипного самолета Су-34, а также бомбардировщика Су-24М, оснащенных подвесным агрегатом УПАЗ). Убирающаяся топливоприемная штанга размещается в левом фюзеляжном наплыве в головной части фюзеляжа перед кабиной. Имеется две фары ночной заправки.

Бортовое оборудование и системы

Пилотажно-навигационный комплекс включает инерциальную навигационную систему, скомплексированную с приемником спутниковой навигационной системы, а также средства радионавигации. Для управления самолетом используется цифровая многоканальная СДУ. Система автоматически отслеживает текущие значения угла атаки и перегрузки, в автоматическом режиме управляет положением ПГО, обеспечивая гашение колебаний самолета в плоскости тангажа. Система активной безопасности, внедренная на бомбардировщике, автоматически предотвращает выход на недопустимые полетные режимы и столкновение с землей при маловысотном полете. Имеется режим приведения к горизонту и выведения из штопора. Система, выполненная с использованием элементов искусственного интеллекта, автоматически контролирует физическое состояние и действия летчиков, работу бортовых систем и остаток топлива, а также обеспечивает автоматическое возвращение на аэродром и заход на посадку.

Самолет оснащен комплексом БРЭО, обеспечивающим решение боевых задач во всем диапазоне условий применения с высокой степенью автоматизации. Структура комплекса - раздельно-интегральная. Все информационные системы скомпонованы как автономное оборудование, в состав которого входят вычислительные блоки, базирующиеся на ЦВМ большой мощности "Аргон", а также ряд специально программируемых процессоров. Все блоки управляются центральной компьютерной системой, которая полностью координирует работу, обмен данными и оказывает интеллектуальную помощь экипажу самолета при решении боевых задач.

Модульная конструкция всего комплекса, дублирование программного обеспечения и оборудования, а также одновременная работа всех информационных систем делают возможным решение боевой задачи при частичном выходе из строя и даже отказе некоторых информационных систем. Модульная конструкция позволяет легко изменять состав комплекса за счет введения при необходимости новых информационных систем.

ЛТХ:

Модификация	Су-34
Размах крыла, м	14.70
Длина самолета, м	22.00
Высота самолета	5.93
Взлетная масса, кг
нормальная	39000
максимальная	44360
Тип двигателя	2 ТРДФ АЛ-35 (АЛ-31Ф)
Тяга нефорсированная, кгс	2 х 14000
Максимальная скорость, км/ч
на высоте 11000 м	1900 (М=1.6)
на уровне моря	1400
Практическая дальность, км	4500
Боевой радиус действия, км	600 -1130
Практический потолок, м	17000
Макс. эксплуатационная перегрузка	7
Экипаж, чел	2
Вооружение:	одна 30-мм пушка ГШ-301 (180 патронов)  Боевая нагрузка - 8000 кг (нормальная - 4000 кг) на 12 узлах подвески:  8 УР класса ⌠воздух-воздух■ Р-73;  6 УР класса ⌠воздух-воздух■ Р-27РЭ или Э;  8 УР класса ⌠воздух-воздух■ Р-77(РВВ-АЕ);  6 УР класса ⌠воздух-поверхность■ Х-29Т/Л, Х-25МЛ, С-25ЛД  6 УР класса ⌠воздух-РЛС■ Х-31П либо ⌠воздух-корабль■ Х-31А;  1 многоцелевая УР ╚Альфа╩;  3 УР класса ⌠воздух-поверхность■ Х-59М;  3 корректируемых авиабомбы КАБ-1500Л/ТК;  6 корректируемых авиабомб КАБ-500КР/Л;  3 бомбами калибра 1500 кг, 16 бомбами калибра 500 кг, 36 бомбами калибра 250 кг, 48 бомбами калибра 100 кг, 8 контейнерами КМГУ, 120 ракетами С-8 (в 6 блоках Б-8М1), 30 ракетами С-13 (в 6 блоках Б-13Л) или 6 ракетами С-25.
